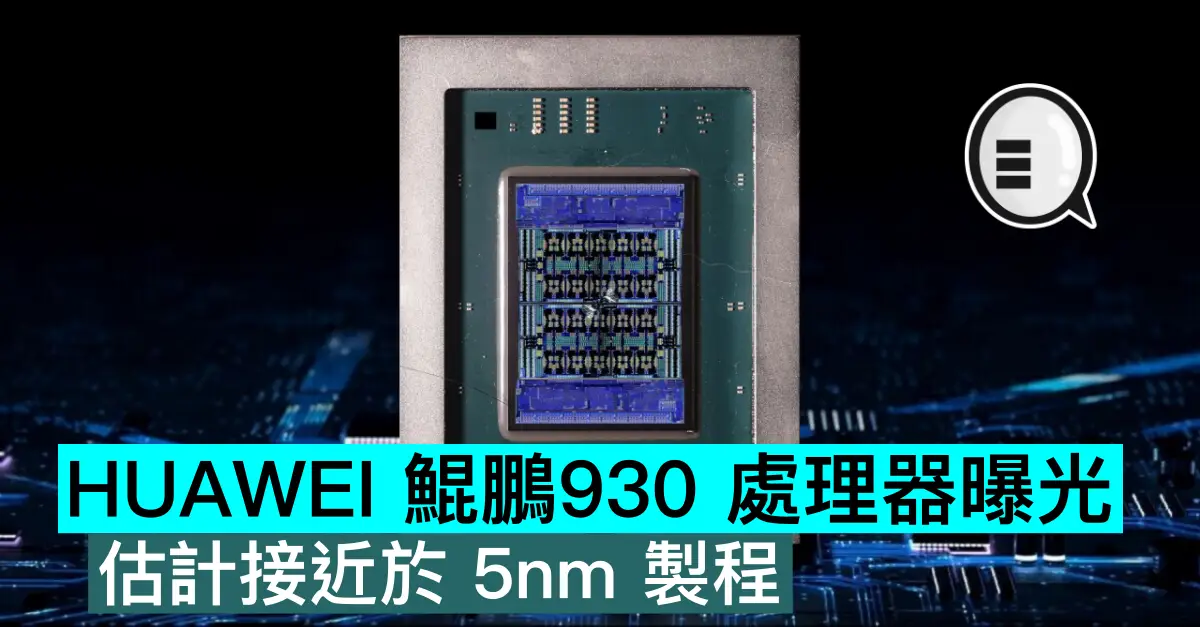

HUAWEI 即將更新其伺服器處理器鯤鵬系列。鯤鵬920最早發佈於2019年，而新一代的鯤鵬930 預計將帶來大幅升級，甚至有可能採用 5nm 製程工藝。

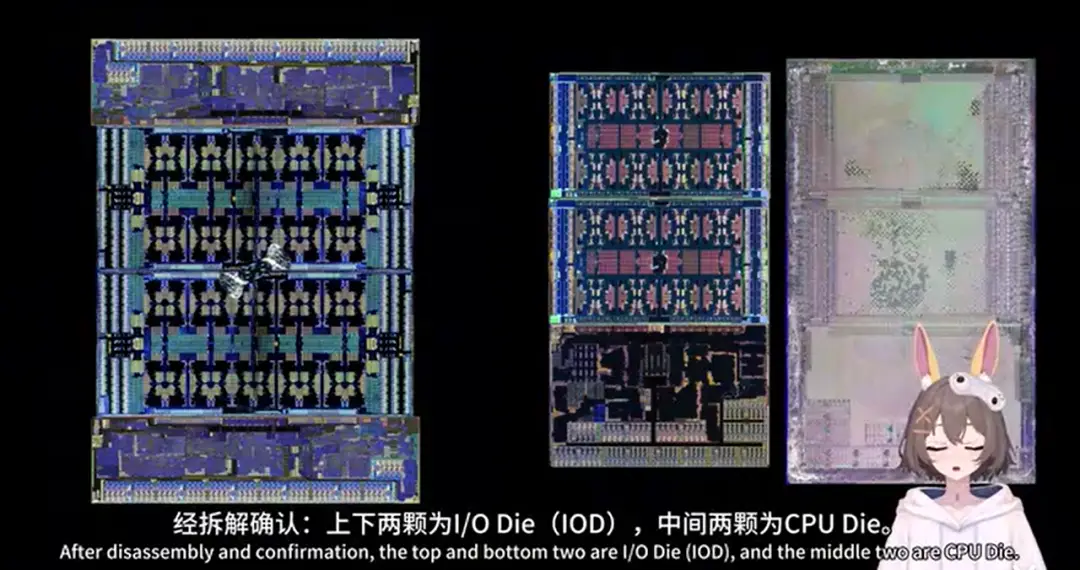

從爆料來看，鯤鵬930 的封裝尺寸約為 77.5mm x 58.0mm，整體體積較大，主要原因在於其採用了 Chiplet（小處理器）設計，由四個獨立處理器組合而成。整個封裝包括四個計算小處理器，總面積約 252.3mm²，以及一個較大的 I/O 晶片，面積約312.3 mm²。與上一代相比，I/O 晶片的面積增大了約 81.26%，以支援多達 96個 RAM 通道，顯著提升數據吞吐能力。每個計算處理器容納 40 個核心，基於 HUAWEI 自研的「泰山」架構，整體實現 120核規格，並配備多級緩存系統。從內核數量來看，鯤鵬930 相比鯤鵬920 提升約兩倍，這一升級很可能得益於 5nm 工藝帶來的更高 SRAM 密度。如果設想成立，那麼這一工藝有望應用於 Kirin 9300 處理器。
值得關注的是，鯤鵬930 可能採用中芯國際 N+3 工藝製造。該工藝晶體管密度約 125MTr/mm，介於台積電 N 6與 Samsung 5nm 之間，可媲美 5.5nm 級別技術。儘管在能效上仍與國際頂尖工藝存在一定差距，但這一進展標誌著中國在 FinFET 先進製程方面取得關鍵突破。
有點人會認為將 N+3 看待成等效的 5nm，其實際性能與能效更接近台積電的 N7P 和 N6 工藝。在相同晶體管數量下，能效可能仍落後台積電 N5/N4 約 15%–20%，主要受限於 EUV 光刻設備的缺失所帶來的工藝複雜度不足。若從並不能獨立生產的國產晶片的角度，取得這一進展已實屬不易。
